TSG 3001

Conforme alla normative CE.

Protezioni antinfortunistiche.

Dati tecnici generali:

- Lunghezza di taglio : 40 mm - 99 m

- Tolleranza di taglio : min. 0,5 mm

- Risoluzione per l'impostazione : 1 mm

- VelocitÓ di alimentazione : max. 6 m/s

- Lunghezza di spelatura : 4 /12 per lato standard

- Scostamento spelatura : 2 - 40 mm regolabile

- Sezione cavi : 0,25 - 4 mmq OPTIONAL 6 mmq

- Diametro cavo : max. 3,5 mm OPTIONAL 6 mm

- ProduttivitÓ : 4.000 Pezzi/h L. max. 1.000 mm

- RumorositÓ : 70 dB

- Alimentazione elettrica : 3 X 380 V. / 2,5 KW.

- Alimentazione pneumatica : 6 Bar / 2500 N Litri / h

- Peso : 800 Kg.

- Dimensioni macchina : 1200 x 1300 x 1500 mm. - 1200 x 1700 x 1850 mm. con protezione

Dotazioni standard:

- n. 2 Presse Aggraffatrici mod. WT 33.2

- n. 1 Serie lame acciaio a "V" 0,25 - 2,5 mm.



TSG 3001

According for current laws.

Security protection.

Technical Data:

- Wire cutting lenght : 40 mm - 99 m

- Cutting tolleranceo : min. 0,5 mm

- Resolution parameter : 1 mm

- Speed : max. 6 m/s

- Wire stripping lenght : 4 /12 for part

- Stripping regolation : 2 - 40 mm

- Conductor section : 0,25 - 4 mmq OPTIONAL 6 mmq

- Insulation diameter : max. 3,5 mm OPTIONAL 6 mm

- Output : 4.000 cables/hr L. max. 1.000 mm

- Noise level : 70 dB

- Electric supply : 3 X 380 V. / 2,5 KW.

- Pneumatic supply : 6 Bar / 2500 nl / h

- Weight : 800 Kg.

- Dimensions : 1200 x 1300 x 1500 mm. - 1200 x 1700 x 1850 mm. with protection

Standard machine:

- n. 2 Crimping Press mod. WT 33.2

- n. 1 Kit cutting "V" 0,25 - 2,5 mm.



WT 33.1

Conforme alla normative CE.

Protezioni antinfortunistiche.

Dati tecnici generali:

- CapacitÓ di produzione : 12.000 cicli ora

- Corsa di lavoro : 36 mm.

- Pressione aggraffatura : 20.000 Newton (sufficiente fino a 6 mmq)

- RumorositÓ : < 60 dB

- Avviamento : elettrico

- Alimentazione elettrica : 1 x 220 V. 50 Hz.

- Potenza : 1,25 KW

- Dimensioni macchina : 190 x 660 x 560 mm.

- Peso : 80 Kg.

Dotazioni standard:

- Contapezzi

- Supporto bobina



WT 33.1

According for current laws.

Security protection.

Technical Data:

- Speed : 12.000 cycles/hr

- Work heigh : 36 mm.

- Crimp pressure : 20.000 Newton (max sect. 6 mmq)

- Noise level : < 60 dB

- Starter : electrical

- Electric supply : 1 x 220 V. 50 Hz.

- Power : 1,25 KW

- Dimension machine : 190 x 660 x 560 mm.

- Weight : 80 Kg.

Standard machine:

- Support reel

- Counter



AP 92

Conforme alla normative CE.

Protezioni antinfortunistiche.

Dati tecnici generali:

- CapacitÓ di produzione : 3.600 cicli ora

- Corsa di lavoro : 36 mm.

- Pressione aggraffatura : 4 Atm. - 424 Kg. - 6 Atm. - 636 Kg. - 8 Atm. - 848 Kg.

- RumorositÓ : < 70 dB

- Alimentazione : pneumatica

- Consumo aria : Lt. 1,5 x ciclo

- Sezione filo : 0,12 - 6 mmq.

- Dimensioni macchina : 290 x 330 x 440 mm.

- Peso : 30 Kg.

Dotazioni standard:

- Supporto bobina

Accessori opzionali:

- Contapezzi



AP 92

According for current laws.

Security protection.

Technical Data:

- Speed : 3.600 cycles/hr

- Work heigh : 36 mm.

- Crimp pressure : 4 Atm. - 424 Kg. - 6 Atm. - 636 Kg. - 8 Atm. - 848 Kg.

- Noise level : < 70 dB

- Power supply : pneumatic

- Air consumption : Lt. 1,5 / cycle

- Wire section : 0,12 - 6 mmq.

- Dimension machine : Length 290 mm, Depth 330 mm Heigt 440 mm.

- Weight : 30 Kg.

Standard machine:

- Support reel

Optionals:

- Counter



T.S.C.M. 4

Conforme alla normative CE

Protezioni antinfortunistiche

Fasi del funzionamento:

- inserimento manuale del cavo (giallo-verde) nell’apposita guida

e dei rimanenti conduttori nell’apertura anteriore di riferimento

- esecuzione in un solo colpo della spelatura (giallo-verde) e relativo

taglio e spelatura degli altri conduttori

- abbandono del cavo

Dati tecnici generali:

- Funzionamento : elettropneumatico

- RumorositÓ : < 70 dB

- Alimentazione elettrica : 220 V. 50 Hz. trasf. 24V.

- Alimentazione pneumatica : da linea a 6 bar. variabili

- Azionamento : sia tramite sensore che con pedale

- Sezione filo : 0,12 - 4 mmq.

- Lunghezza di spelatura : 4 - 10 mm.

- Differenza conduttori : min. 1,5 mm. - max 140 mm. standard

- Dimensioni macchina : 270 x 340 x 350 mm.

- Peso : 18 Kg.

Registrazioni consentite:

- le lunghezze di spelatura hanno regolazioni indipendenti

- regolazione chiusura dei coltelli spelatura

- tutti gli afflussi aria ai movimenti sono regolabili indipendentemente



T.S.C.M. 4

According for current laws.

Security protection.

Working phases:

- manual inserting of (yellow-green) wire into the proper guide

- execution in a single time of cutting and peeling

- leaving of the worker wire

Technical Data:

- Working : electro-pneumatic

- Noise level : < 70 dB

- Electric supply : 220 V. 50 Hz. / 24V.

- Pneumatic supply : 6 bar.

- Starter : sensor and pedal

- Wire section : 0,12 - 4 mmq.

- Adjustment of strip-length : 4 - 10 mm.

- Difference of length conductor : min. 1,5 mm. - max. 140 mm. standard

- Dimension machine : 270 x 340 x 350 mm.

- Weight : 18 Kg.

Registration:

- peeling length are independently adjustable

- distance between peeling cutters

- all air effluxes to movements (independent)



SP 92

Fasi del funzionamento:

- inserimento manuale del cavo

- esecuzione in automatico della spelatura, posizionamento
del filo sotto i coltelli di aggraffatura

- aggraffatura dello stesso al terminale tramite la Pressa

- abbandono del filo aggraffato e riarmo dell’unitÓ

Dati tecnici generali:

- Funzionamento : elettropneumatico

- Alimentazione elettrica : da Pressa WT 33.1

- Alimentazione pneumatica : da linea a 6 bar.

- Azionamento : tramite sensore

- Lunghezza di spelatura : da 4 mm. a 10 mm.

- Sezione cavi : da 0,25 mmq a 2,5 mmq

- Peso : 05 Kg.

Registrazioni consentite:

- Lunghezza di spelatura

- Sezione del cavo



SP 92

Working phases:

- manual inserting of single wire

- automatically execution of the peeling, positioning of the wire
under the crimping cutter

- crimping of the wire with the terminal

- leaving of to ready wire and rearmament of the peeling unit.

Technical Data:

- Working : electro-pneumatic

- Electric supply : of Crimping WT 33.1

- Pneumatic supply : 6 bar.

- Starter : sensor

- Peeling length : 4 mm. to 10 mm.

- Wire section : 0,25 mmq to 2,5 mmq

- Weight : 05 Kg.

Registration:

- Peeling length

- Section wire

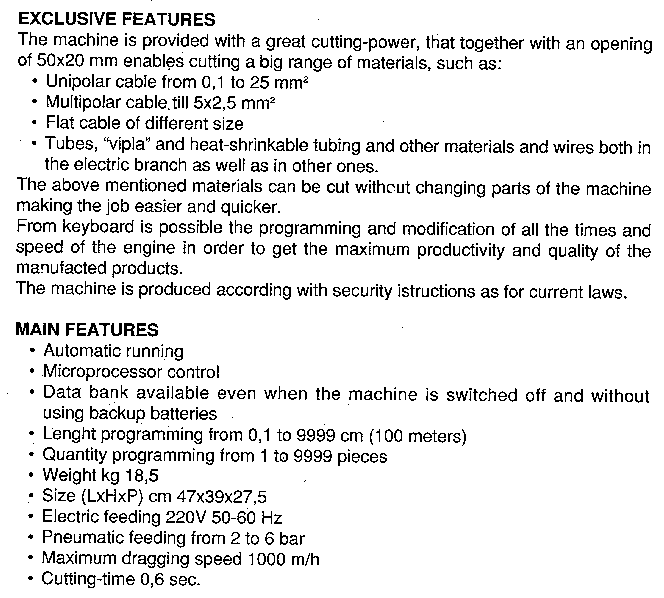

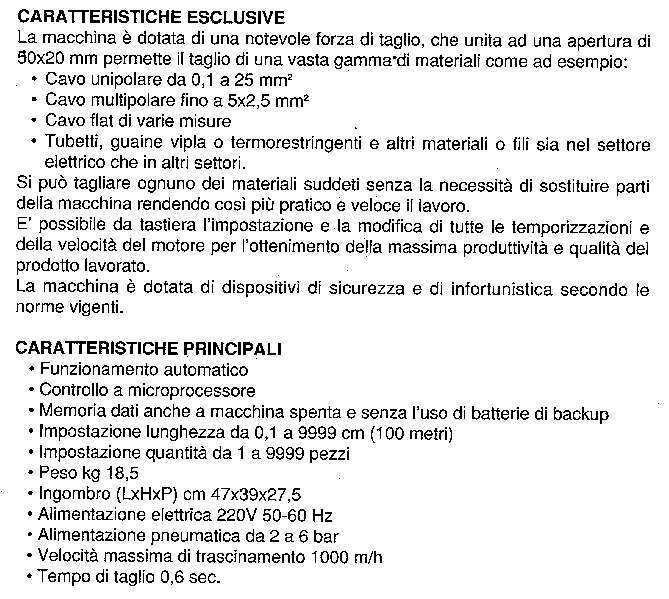

SP 101



SP 101

AL-D-600

Dati tecnici generali:

Diametro esterno della bobina o matassa: 600 mm

Peso massimo della bobina o matassa: 40 Kg.

Larghezza massima della bobina o matassa: 300 mm

Diametro massimo del cavo multipolare flessibile: 9 mm

Larghezza massima della piattina flessibile: 9 mm

Foro della bobina: min. 30 mm - max 75 mm

VelocitÓ di svolgimento: 2m/s con diam. 200 mm di avvolgimento

Alimentazione elettrica: 220/230V - 50/60 Hz

Potenza elettrica assorbita massima: 600W

Dimensioni di ingombro:

lunghezza: 1400 mm

larghezza: 850 mm

altezza: 1300 mm

Peso: 75 Kg.

Mf-C24

Dati tecnici generali:

Distanza minima interna di marcatura tra le due teste: 30 mm

Distanza massima interna di marcatura tra le due teste: 110 mm

Numero massimo di ruote per singola testa: 12

Diametro del cavo da marcare con caratteri verticali: min.2 mm - max 18

Diametro del cavo da marcare con caratteri orizzontali: min.3 mm - max 18

Grandezza dei caratteri: 1.7 mm

Alimentazione pneumatica: 4-6 bar continui

Alimentazione elettrica: 220/230V - 50/60 Hz

Potenza elettrica assorbita massima: 200W

Dimensioni di ingombro:

lunghezza: 1000 mm

larghezza: 700 mm

altezza: 1400 mm

Peso: 30 Kg.

Dotazione standard: n-1 pedaliera per comando manuale

Dotazione optional:

contapezzi

ruote di marcatura

distanziatori per ruote marcanti

tavoletta di riferimento metrico per il posizionamento
